DW45 断路器配置的接地故障保护(整定参数分别是Ir4，Tg)经常被误解为漏电保护功能。这里就此进行相应的说明。
DW45断路器配置的接地故障保护功能的英文术语是“ Ground-Fault Protection of Equipment”。该功能是根据美国国家防火协会(NFPA)的标准叫设计的。
标准明确指出:接地保护功能针对中性点牢固接地的Y型配电系统(如图12所示，即国内的三相四线制系统)。标准中明确规定了这种接地故障保护的适用情况和保护参数整定要求。

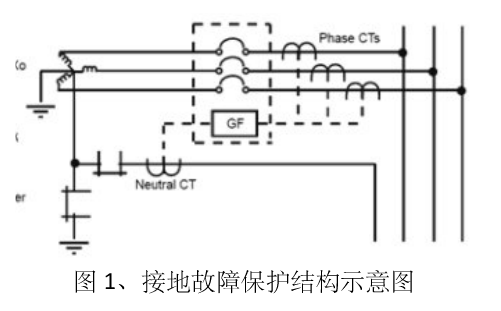

正如图1的配电系统所示，它采用一个3P断路器,但为了实现有效的接地故障保护，在中性线上配置了一只电流互感器。
这种结构就是“3P+N” 结构。
